Avendo a terra tutti i transverter dai 23 cm fino ai 47GHz ho iniziato una revisione totale dei cablaggi

Da diverso tempo volevo eliminare tutti i connettori presenti all'esterno dei trasverter , creati in un primo tempo per un utilizzo saltuario in portatile ,ma il loro posizionamento permanente richiedeva di semplificare con un unico cavo in neoprene con 3 o 4 conduttori a secondo delle esigenze del singolo transverter da 1,5 mmq o da 2,5 mmq dove le correnti maggiori lo richiedessero.

In contemporanea ho provveduto a sostituire i cavi di alimentazione provenienti dalla stazione rispettivamente 25 mmq per i + 12 volt

16 mmq per i 30 volt del finale dei 13 cm e 16 mmq per i 50 V del finale dei 23 cm. infine un 16 mmq per le masse comuni considerando comunque che tutta la struttura è riportata a nodo comune con i negativi degli alimentatori.

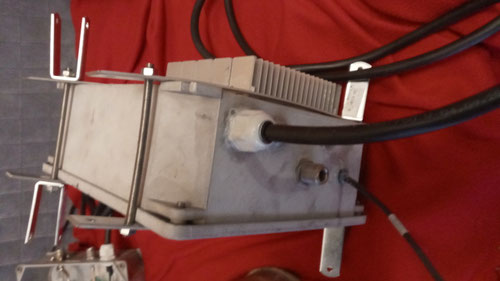

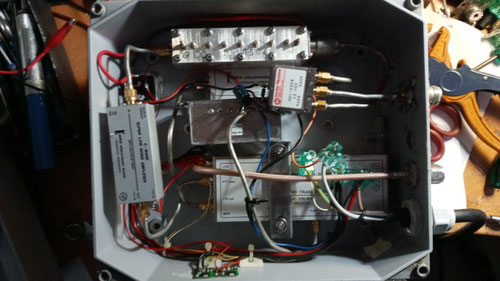

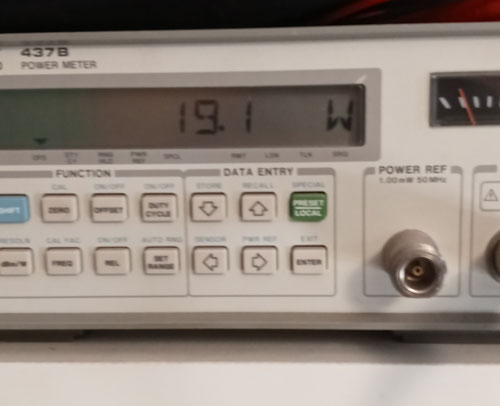

Questo il trv dei 10 GHz , ottimizato con un solo cavo per alimentazioni, ptt e monitor. <il cavetto di uscita è stato sostituito con in connettore N femmina a 8 petali e questa è la m isura all'uscita del Trv

Anche per quanto riguarda i 5,7 GHz ho ridotto notevolmente le perdite utilizzando ora per il collegamento al feed 170 cm di Ecoflex 15 Plus più un raccordino al feed in rg142 Shuner, perdite previste attorno a 1 dB.

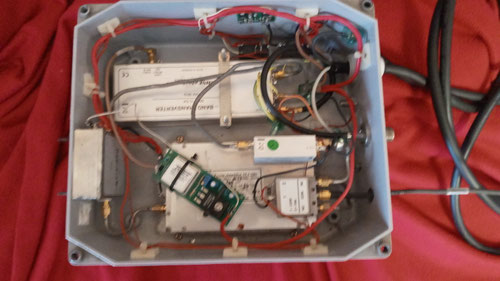

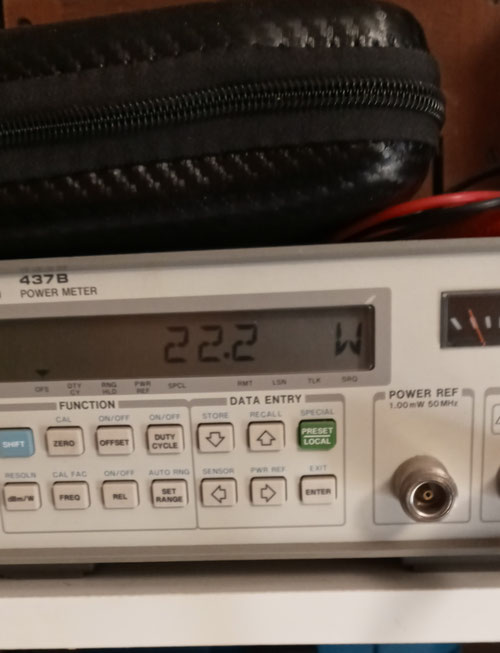

Sul TRV dei 5,7 lavora ormai da un po di anni un filtro passa banda tarato da I2FHW, Franco che ringrazio,  mi permette anche in un qth come questo pieno di link vicini alla nostra banda di ascoltare e fare attivività seppur ovviamente con qualche forte disturbo da direzioni particolari. Ecco l'immagine del trv come è oggi anche lui con i nuovi cablaggi e la potenza resa al connettore N in uscita.

Per quanto concerne i 13 cm ho misurato al feed dopo 170 cm di Ecoflex 15 plus 70W mentre il vantaggio ottenuto nei 23 cm è stato quello di dimezzare la lunghezza della linea sempre in Ecoflex 15 Plus ora sono solo 3 mt e la potenza all'accoppiatore direzionale posto a un terzo della llinea dentro la scatola di derivazione per proteggerlo dalle intemperie è di 200W

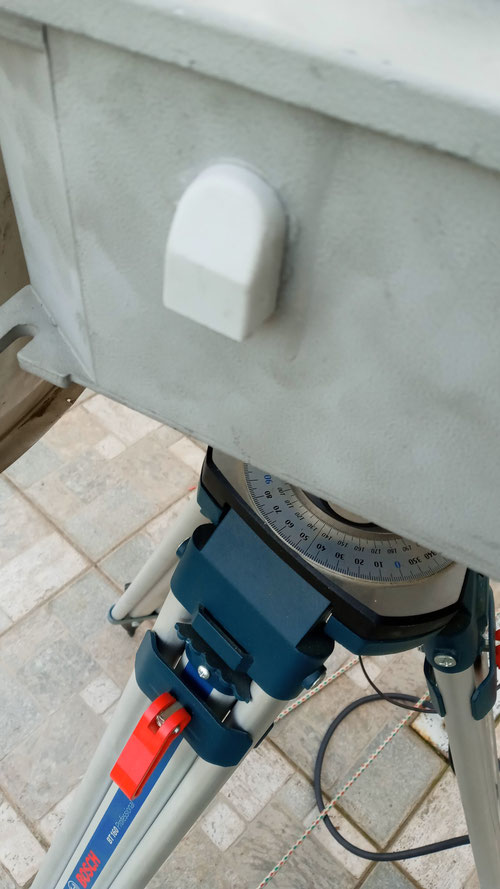

Questa invece è la valvola per evitare differenze di pressione tra interno ed esterno prodotta dalla schneider per pochi centesimi evita la formazione di condensa all'inerno dei contenitori è stata posizionata su tutti i TRV compresa la scatola di derivazione e la parabola dei 24 GHz che con il radome presentava grossi fenomeni di condensa.
