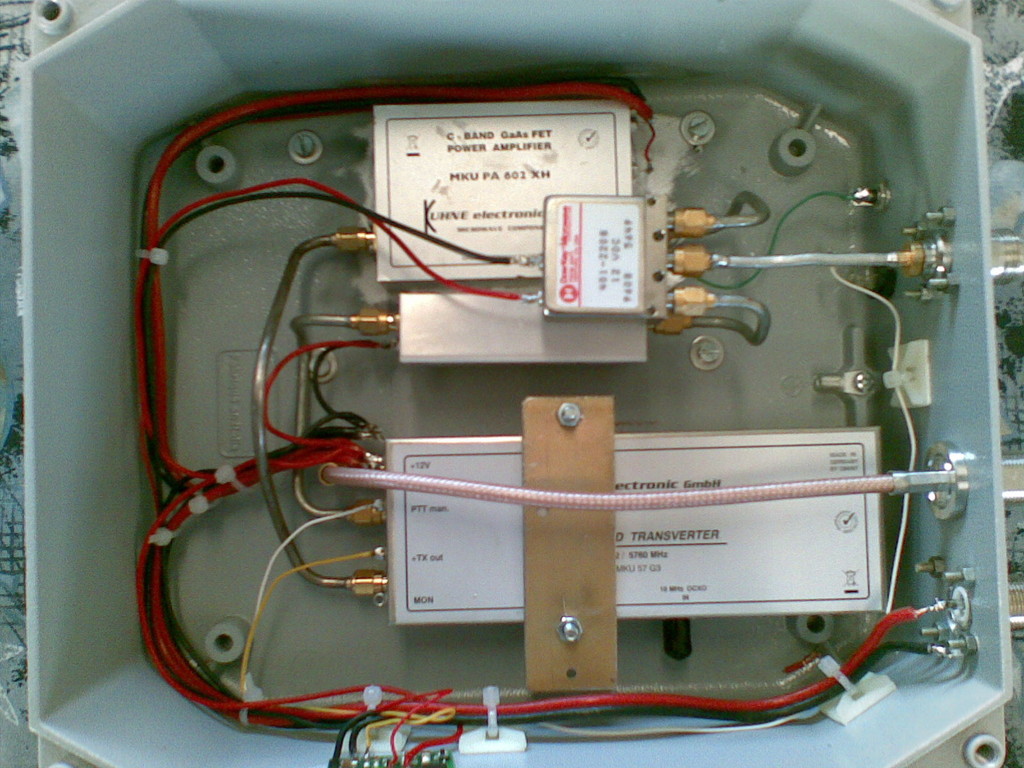

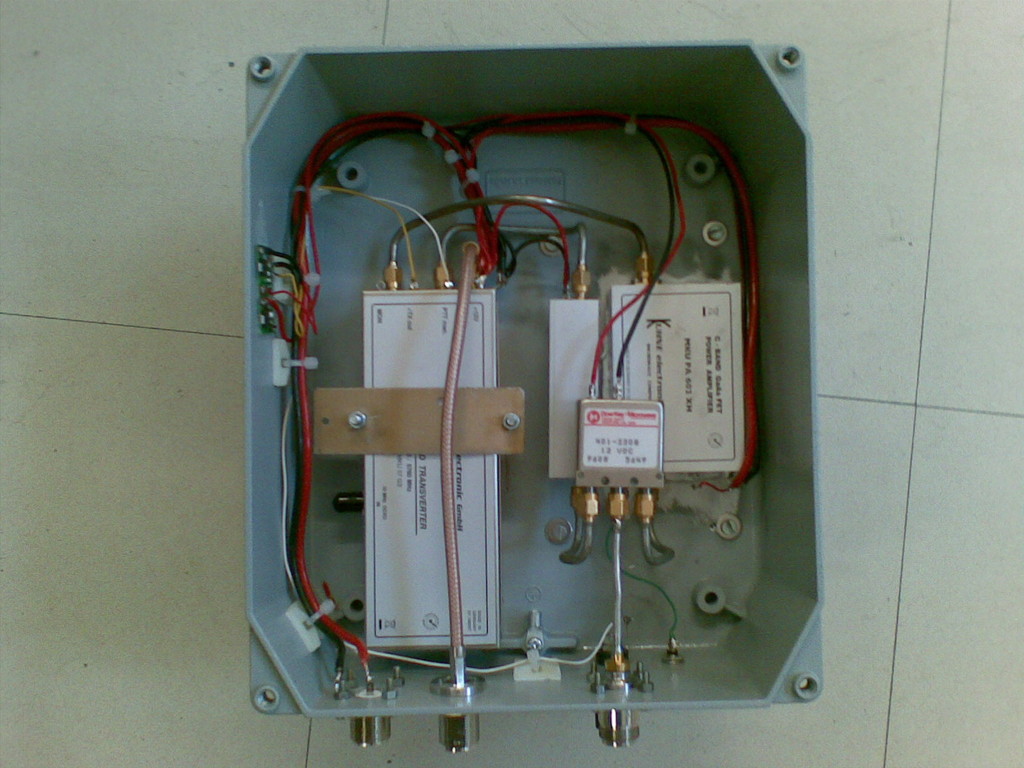

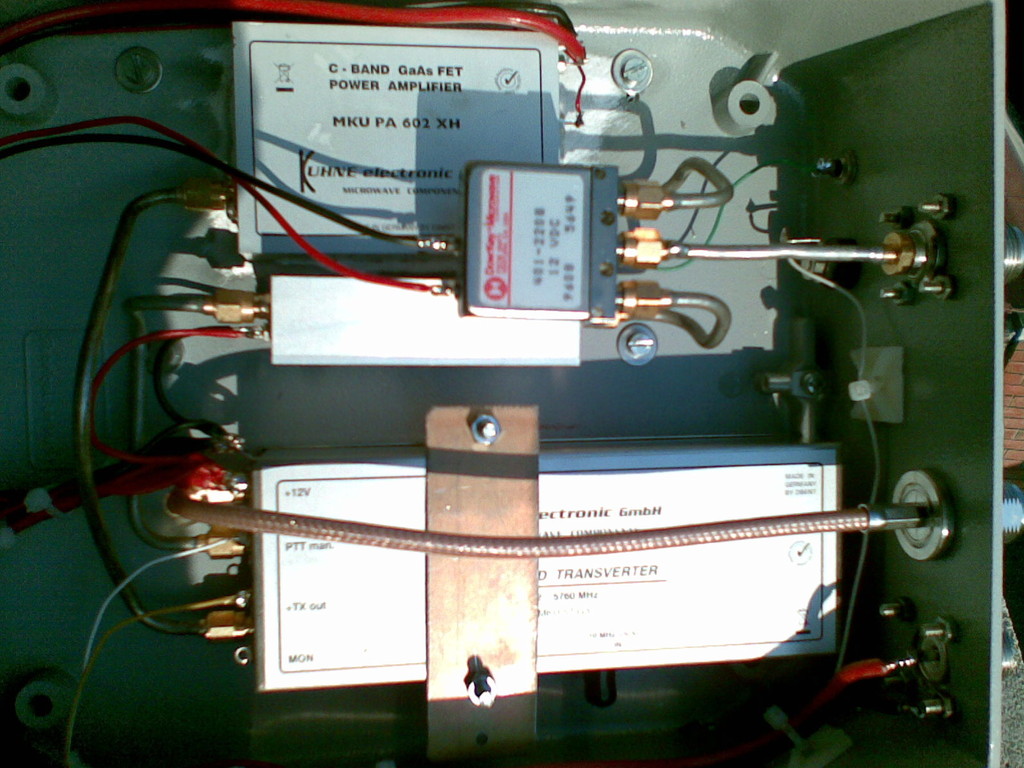

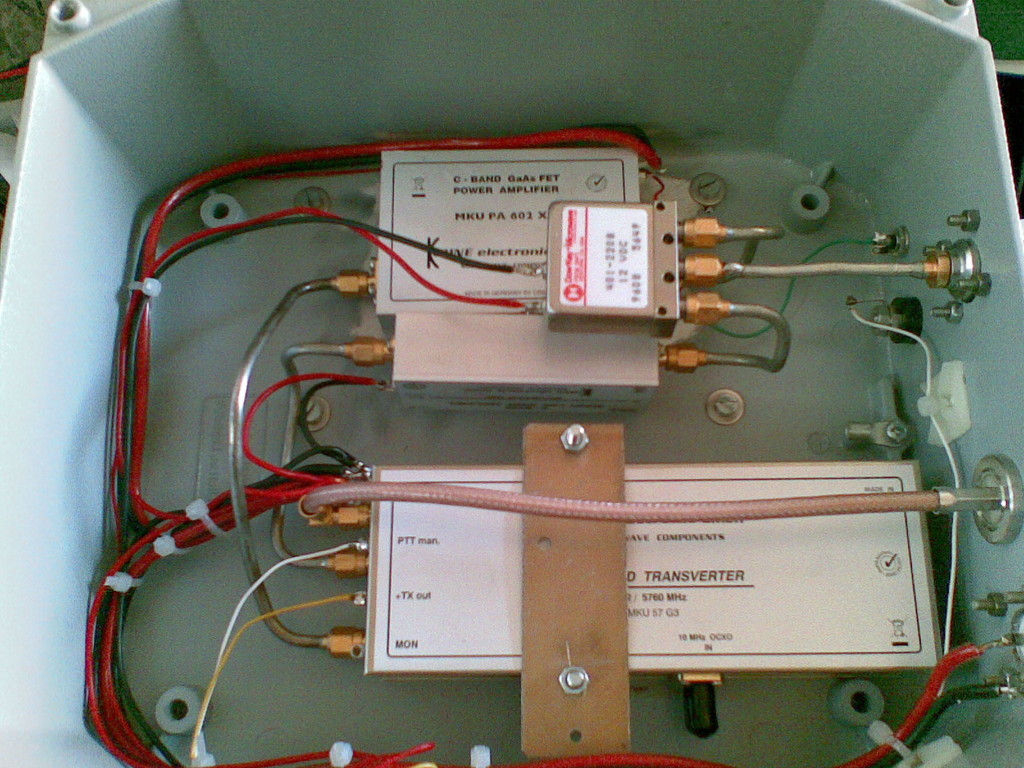

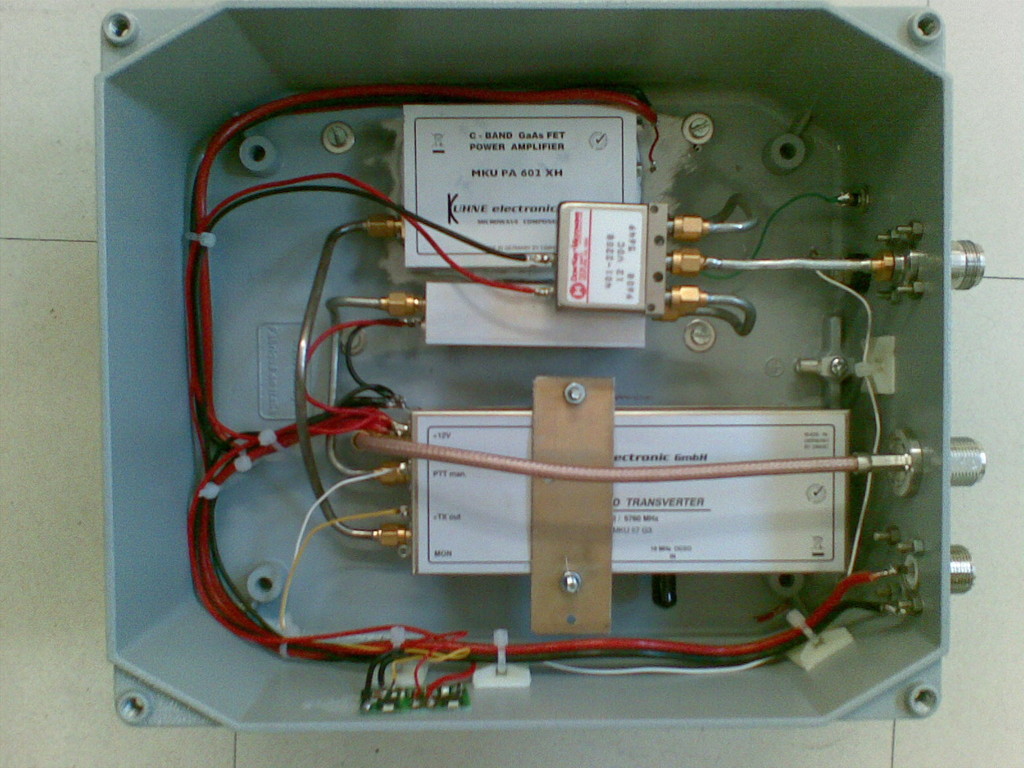

Il transverter dei 5,7 GHz è stato assemblato in un contenitore stagno IP65 normalmente impiegato come scatola di derivazione per gli impianti elettrici in esterno, si tratta di un contenitore in alluminio facilmente lavorabile che permette anche il montaggio di dissipatori adeguati alle potenze in uso.

Il transverter è istallato dietro la parabola e il cavo di collegamento al lanciatore è stato realizzato con Aircom Plus che a questa frequenza perde 35 dB ogni 100m; a me sono bastati 90 cm. Il TRV è così composto:

TRASVERTER DB6NT MKU 57 G3

PA  DB6NT MKU PA 602 XH 15W OUT

PREAMPLIFIER DB6NT 572 B HEMT O,7 dB Nf 25 dB gain

Il TRV prevede l'opzione per la frequenza di riferimento a 10 MHZ e questo sarà lo sviluppo futuro di questo progetto.

La parabola da 150 cm di diametro ha un rapporto F/D di 0,43 e quindi ben si adatta il lanciatore multibanda che sto utilizzando ( vedere la pagina progetti ); il guadagno teorico del sisteme a 5.760 MHz è di 36,9 dBi con un angolo di apertura a - 3 dB di 4°.  Valori  dedotti dal programma di calcolo di RA3WDK scaricabile dalla pagina Antenna,  e confermati dalle prove in aria sul beacon HB9OK, che per me resta il segnale di riferimento ideale per il monitoraggio delle prestazioni del sistema. Anche i QSO fino ad oggi effettuati confermano la performance su questa banda con ODX di 582 km DL6NCI (TNX).
